고전류 소형 배터리 팩에 적합한 최적의 선택은 라미네이티드 버스바인가?

고전류를 전달해야 하는 설비 내부 공간이 제한된 경우, 오래된 해결책인 원형 전선 다발 또는 고체 가공 바(bar)는 더 이상 적절하지 않습니다. 적층 버스바(laminated busbars)가 유망한 대안으로 부상하고 있습니다. 그러나 이 기술이 소형 고출력 응용 분야에 최적의 해결책인지 여부는 여러 측면에서 요구 사항을 얼마나 잘 충족하는지에 따라 달라집니다. 즉, 공간 효율성, 열 관리, 전력 밀도, 생산 비용 등입니다. 킨토(Kinto)는 다양한 에너지 저장 및 전기화 프로젝트에 적층 버스바를 공급해 왔으며, 이 기술이 특히 뛰어난 성능을 발휘하는 분야에서 일관된 패턴을 관찰했습니다.

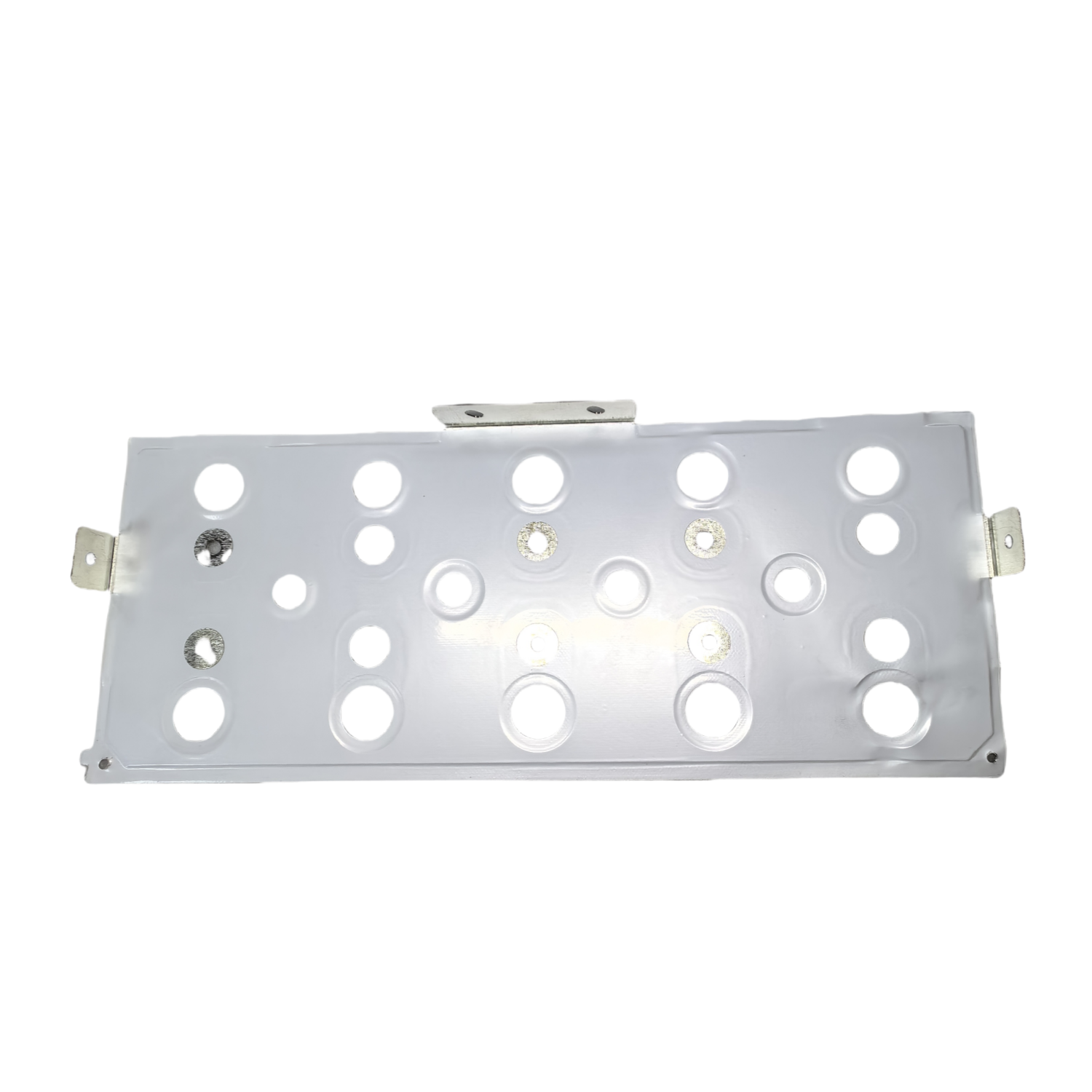

부피 증가 없이 전류 용량 확보

고전류 배터리는 온도 상승을 관리하기 위해 큰 도체 단면적을 필요로 한다. 고체 바(bar) 및 케이블 번들(cable bundle)은 단순해 보일 수 있으나, 아크 방전을 방지하고 열 확산을 돕기 위해 도체와 다른 구조물 사이에 확보해야 하는 간격으로 인해 상당한 공간을 낭비한다. 적층 버스바 시스템(laminated busbar system)은 하나 이상의 두꺼운 도체 스트립을 얇은 전도성 플라이(ply)를 교차 적층한 구조로 대체함으로써, 극도로 얇은 패키지 내에서 전체 유효 전도 단면적을 증가시킨다. 음극 및 양극 도체를 매우 가까이 배치할 수 있기 때문에 서로 반대 방향의 자기장이 부분적으로 상쇄된다. 이는 특히 고속 인버터를 탑재한 배터리 팩에서 교류 저항(AC resistance)을 효과적으로 감소시키며, 리플 전류(ripple current)로 인한 전력 손실을 최소화한다. 동일한 정격 전류를 갖는 병렬 케이블 세트보다 훨씬 높은 전류 용량을 지닌 적층 버스바는 수직 공간을 약 5분의 1만 차지할 수 있어, 배터리 박스 내 여유 공간을 확보하여 추가 배터리 셀 행(row)을 배치하거나, 더 두껍고 성능이 우수한 열계면재(thermal interface material)를 적용할 수 있다.

지속 하중 하의 열 안정성

고전류에 연결될 때 열이 발생하는 것은 자연스러운 현상입니다. 그러나 이 열을 어떻게 관리하느냐가 장기적으로 연결 성능을 좌우합니다. 적층 버스바는 뛰어난 열 성능을 제공합니다. 설계상 동일한 단면적을 가진 원형 전선에 비해 방열 면적이 넓기 때문에 열을 효과적으로 방출할 수 있습니다. 평평하고 넓은 형태로 인해 자연 대류에 의한 냉각뿐 아니라, 히트싱크나 배터리 팩 하우징에 클램프 고정 시 전도를 통한 열 전달도 가능합니다. 도체들을 분리하는 절연재는 일반적으로 전기 절연성뿐만 아니라 열 전도성도 고려하여 선정되며, 이를 통해 적층 버스바 전체 두께에 걸쳐 열을 균일하게 확산시킵니다. 그 결과 최고 온도가 낮아지고, 단자 연결부에 가해지는 열 순환 응력도 최소화됩니다. 오늘날의 배터리 팩은 환기 및 강제 공기 흐름을 위한 공간이 극히 제한된 밀집 포장 설계가 일반적이므로, 히트싱크 기능을 갖춘 팩 하우징이나 냉각 플레이트로 직접 열을 전달하는 능력이 매우 중요합니다. 당사는 기존 와이어링에서 적층 버스바로 전환한 여러 Kinto 고객사와 협의한 바 있으며, 이들은 전체 패키지 크기를 증가시키지 않고도 어셈블리의 버스바 온도를 상당히 낮추는 데 성공했다고 보고했습니다.

더 깨끗한 전력 공급을 위한 낮은 인덕턴스

고전류 응용 분야에서 적층 버스바의 가장 설득력 있는 기술적 이점은 본래 낮은 누설 인덕턴스에 있습니다. 펄스 방전 또는 회생 제동과 같이 전류 변화 속도가 매우 빠른 시스템에서는, 상호 연결부의 잡산 인덕턴스로 인해 전압 스파이크가 발생할 수 있으며, 이는 전력 반도체 소자나 전해 커패시터/필름 커패시터를 손상시킬 수 있습니다. 반면 적층 버스바의 경우, 얇은 절연층으로 분리된 두 개의 도체를 통해 전류가 병렬로 흐르기 때문에 자기적으로 매우 긴밀하게 결합됩니다. 이로 인해 대부분의 자계 선이 상쇄되어 루프 인덕턴스가 크게 감소하며, 결과적으로 스파이크나 리플이 거의 없거나 전혀 없는 깨끗한 DC 링크 전압을 생성합니다. 밀집 배치된 배터리 팩을 설계하는 엔지니어에게는 이러한 전기적 이점이 고주파 제어 회로 근처에 버스바를 배치할 수 있는 유연성을 제공하고, 전체 EMI/EMC를 줄여주며, 서너브 회로 또는 버스 도체 필터링에 대한 설계 요구사항을 완화할 수도 있습니다.

제조 정밀도 및 조립 효율성

최고 수준의 전기 설계라 하더라도, 신뢰성 있게 제조 및 설치하는 데 상당한 시간과 비용이 소요된다면 최종 고객에게는 별다른 가치를 제공하지 못합니다. 적층 버스바는 정밀한 적층 공정을 통해 제조되며, 도체와 절연체를 정확한 위치에 쌓은 후 가열 및 압착하여 단단하고 일체화된 제품을 만듭니다. 적층 공정을 통해 구멍 위치, 엣지 정의, 심지어 전체 평탄도와 같은 치수 허용 오차를 정밀하게 제어할 수 있습니다. 이는 적층 버스바가 강성 배터리 단자나 연결 인터페이스와 정확히 정렬되어야 할 때 특히 중요합니다. 킨토(Kinto)에서는 기계 가공 센터를 통해 고객의 설계에 따라 모든 적층 버스바를 완전한 기하학적 정확도로 제작함으로써, 수작업으로 굽힌 케이블이나 주조 부품에서 흔히 발생하는 불일치 문제를 피할 수 있습니다. 조립 라인에 적층 버스바가 도착하면, 이는 단일 자동 정렬 유닛으로 작동하며, 케이블의 수많은 개별 연결부에 비해 설치 시 필요한 고정 작업이 최소화됩니다.

결론

그렇다면 원래의 질문으로 돌아가면, 라미네이티드 버스바는 모든 배터리 팩에 적합한가요? 물론 그렇지 않습니다. 그러나 소형 공간 내에서 고전류를 요구하는 모든 배터리 응용 분야에서, 라미네이티드 버스바는 평면 형식의 높은 전도성, 우수한 열 성능, 상당히 낮은 기생 인덕턴스, 그리고 조립 용이성 등 여러 측면에서 경쟁력 있는 기술 중 하나입니다. 이는 배터리 시스템 설계의 핵심 요구 사항들입니다. 만약 어떤 솔루션이 사용 가능한 공간에 맞지 않거나, 필요한 전류를 처리하지 못하거나, 열 부하를 관리하지 못한다면, 그 솔루션은 단순히 실현 가능하지 않습니다. 예외는 단순한 저전압·저전류 응용 분야로, 이 경우 라미네이티드 버스바의 높은 제조 비용이 정당화되지 않을 수 있습니다. 이러한 경우에는 보다 단순한 설계가 초기 비용 측면에서 유리할 수 있습니다. 그렇긴 하지만, 고밀도 솔루션을 위한 경우, 킨토(Kinto)는 앞으로도 더욱 소형화되고 강력해질 차세대 배터리 팩의 진화하는 요구 사항을 충족시키기 위해 첨단 라미네이션 장비와 엄격한 품질 모니터링에 지속적으로 투자해 나갈 것입니다.
